全谱直读光谱仪在铸锻机械加工企业中广泛应用,通常情况下,我们将待测材料制成一定大小的试样,然后在仪器下进行检测。
为避免异形样品、超小样品、细丝或者薄片等样品无法与激发台紧密贴合或不能完全覆盖激发孔从而造成分析中出现漏气现象影响各元素分析效果的情况我们大多采用镦粗的方法来制备,但这样费时费力、工作量大、成功率低。聚光科技M5000 & M4000系列光谱产品针对以上情况特别定制了辅助工具——小样品夹具,有效避免因样品形状大小导致的检测误差,操作简单,帮助用户更好更快地完成检测工作。
小样品检测方案一:
法兰小样品夹具,解决小型特殊样品检测难题
适用范围:短线材、法兰、螺钉、T型样品及滚珠等小样品分析。
步骤1:装好夹具附件,逆时针拧松顶针→按住夹具上的两个按钮松开夹具→放入样品→确定样品底部与夹具底部处于同一平面→松开按钮→拧紧顶针。

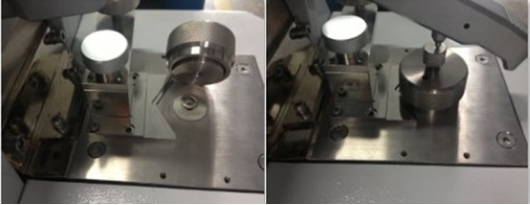

图1 法兰夹具步骤1
步骤2:盖上遮光罩,夹具紧贴限位块边缘放置以确保样品对准激发孔正中心,压上样品夹。
图2 法兰夹具步骤2
小样品检测方案二:
线材小样品夹具,实现直径小于激发孔径的细小线棒材检测
线材夹具Ⅰ适用范围:金属细丝、金属绳索、金属细杆、电力线缆等。
步骤1:更换标准激发台面板至线材夹具的面板。
图3 线材夹具步骤1

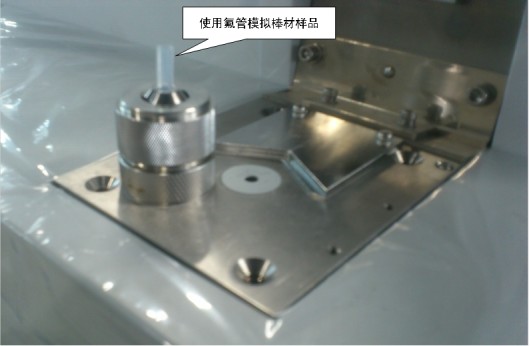

步骤2:逆时针转松夹具后将棒材样品放入,确认棒材样品底部与夹具底部处于同一平面后将夹具转紧。
图4 线材夹具步骤2

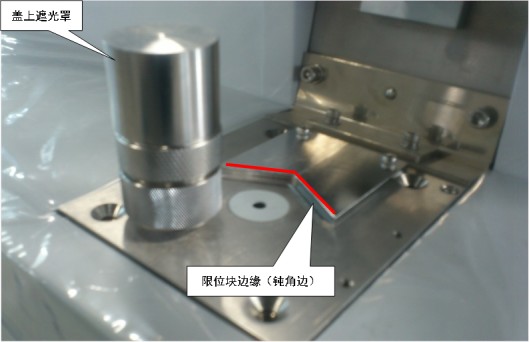

步骤3:转紧后盖上遮光罩,夹具紧贴限位块边缘放置以确保样品对准激发孔正中心。
图5 线材夹具步骤3

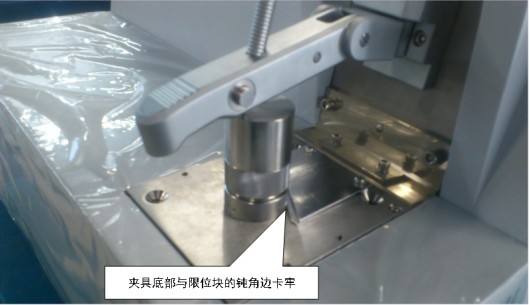

步骤4:最终形态。
图6 线材夹具步骤4
小样品检测方案三:
小样品管材夹具,解决各类小型管状样品分析难题
使用范围:直径小于激发孔径或直径过大的管材、壁厚很薄的管材样品。
步骤1:更换标准激发台面板至管材夹具面板。

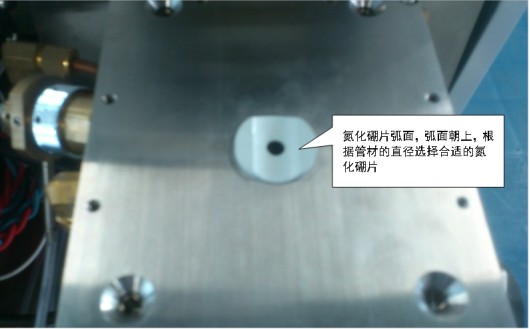

图7 管材夹具步骤1
步骤2:放置管材样品,管材的直径与氮化硼片弧面直径尽量匹配。

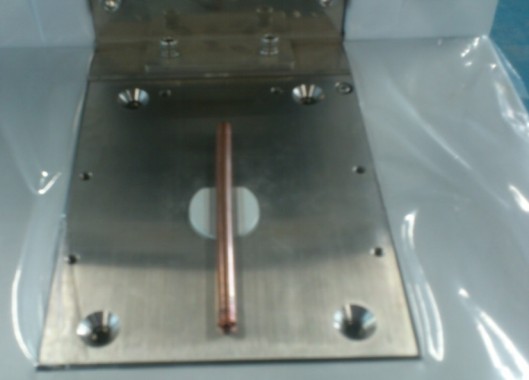

图8 管材夹具步骤2
步骤3:将卡套牢牢插在夹具探杆上并且插到底,压住样品。
图9 管材夹具步骤3
小样品检测方案四:
微型异形小样品夹具,分析孔径小于1mm的样品
适用范围:可分析面小于激发孔径的微型异形样品。

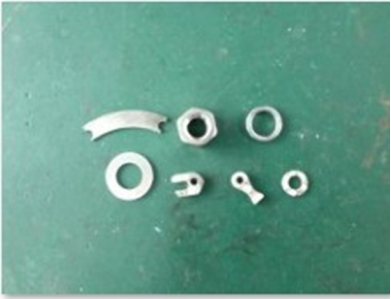

图10 常见异形样品
步骤:装好夹具附件,将样品分析面对准电极正中心方式→压上异形夹具→夹具紧贴限位块边缘放置→压上样品夹。
图11 异形夹具
