便携式X 射线荧光分析技术(XRF)作为一种快速分析手段,为我国的各行各业的客户提供了一种可行的、低成本的并且及时的检测、筛选和控制金属材料元素含量的有效途径。相对于其他分析方法(例如发射光谱、吸收光谱、分光光度计、色谱质谱等),XRF 具有无需对样品进行特别的前处理处理,快速、方便、测量成本低等明显特点,特别适合用于各类现场质量控制和检测使用。

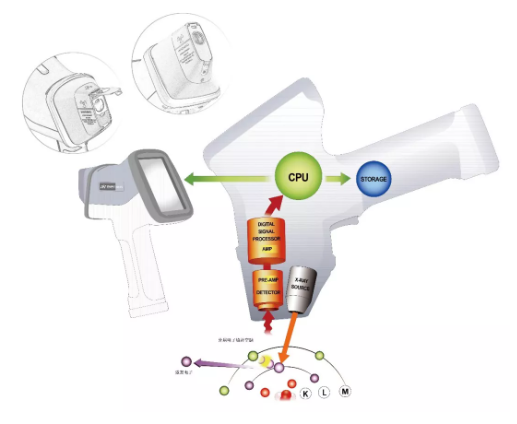

手持式光谱仪组成部分
光谱仪的维护和保养方法说明
x 射线管

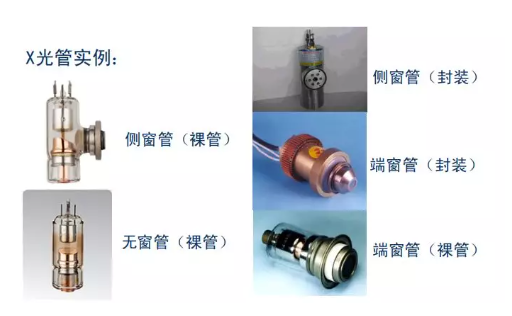

X射线管是X射线荧光光谱仪中较为昂贵的部分之一,工作时产生连续X射线,激发样品,分为端窗靶(台式)和侧窗靶(便携、手持)。
X射线管故障一般为:1.内部真空度下降;2.阳极靶材被击穿;3.光管窗口金属铍窗破损将高压加至 X 射线光管后,除小部分能量用于产生X 射线外,大部分能量转化为热能,所以仪器在使用过程中注意散热,以免温度过高,阳极靶烧损,同时要注意避免短时间内频繁扣动扳机给光管加压,以免击穿阳极靶材。
X 射线管的窗口是金属铍窗(为了提高透射率),容易破碎,一定要避免仪器碰撞,损坏金属铍窗
X射线管需要在真空环境下工作,随着使用年限的增加,其内部的真空度会有所降低,因此闲置一段时间后首次开机,一定要使仪器充分预热,开机一段时间后再测试样品,以防高压击穿导致 x射线光管损坏。
检测器

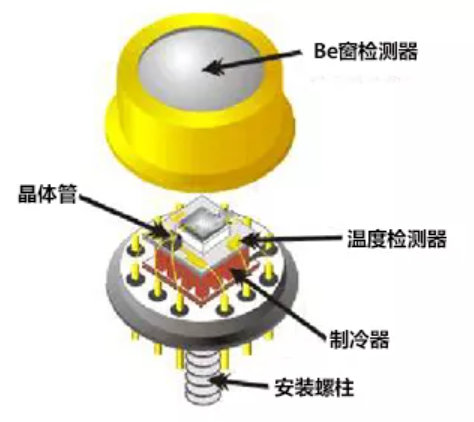

检测器是X射线荧光光谱仪中较为昂贵另外的部分之一,工作时用于接收样品被激发出的特征X射线。商用便携式XRF主要使用半导体检测器,包括Si-PIN检测器和SDD检测器。基本结构,见附图。检测器故障一般为:1.金属铍窗人为损坏2.内部制冷系统失效3.真空度降低导致分辨率降低。
在手持式光谱仪使用过程中,一定要避免尖锐物品扎坏检测器铍窗。
在仪器使用过程中一定要避免仪器碰撞,损坏金属铍窗或内部制冷系统
在仪器使用过程中一定要避免金属碎屑或粉尘污染检测器。
CPU板
将检测器采集到的光电子信息数字脉冲转化为电信号,信息再经过计算处理,转化成直观信息,如:元素、含量、牌号等。检测器故障一般为:1.电子元器件烧损2.存储芯片损坏。在仪器使用过程中,定期清理仪器数据,以免存储芯片损坏。在仪器使用过程中一定要避免金属碎屑或粉尘进入仪器内部,必要情况下定期清理维护仪器内部,以免烧损电子元器件。其他电子配件
便携式XRF光谱仪除了光管,检测器,CPU板等核心部件外,还包含一些其他电子配件,因此在使用过程中,尽量避免金属碎屑及粉尘进入仪器内部,以免烧损仪器内部电路配件。使用注意事项总结
使用仪器前,必须了解辐射安全知识,接受相关培训,养成良好的使用习惯,以避免辐射事故,确保自身及他人人身安全。
注意保护仪器检测器铍窗完整。测试尖锐或线状材料时,应注意保护测试窗口,防止被测样品进入测试腔体,损坏检测器铍窗。
使用仪器时,请轻拿轻放。外出作业时,请将仪器固定好,防止仪器摔碰,损坏仪器内部配件。
仪器使用过程中,应避免频繁开关机,避免仪器内软件丢失,同时避免短时间内频繁的扣动扳机,避免电子元器件使用寿命缩短或损坏光管。
保持仪器清洁,特别是测试窗口。定期更换窗口膜,如测试窗口膜片受到污染或破损,应立即更换,避免导致测试数据不准确或污染检测器。
不使用手持式光谱仪时,应将其存放于专用仪器箱内。
